osazená deska plošného spoje s kabelemJelikož je cena tohoto doplňku pro nabíječky Schulze poněkud vyšší něž by zdravý rozum dovolil připustit, můžete si (na vlastní riziko a se ztrátou záruky) doplnit komunikaci nabíječky s PC sami.
Co je k tomu potřeba? Deska plošného spoje, 1 integrovaný obvod a pár kondenzátorů.

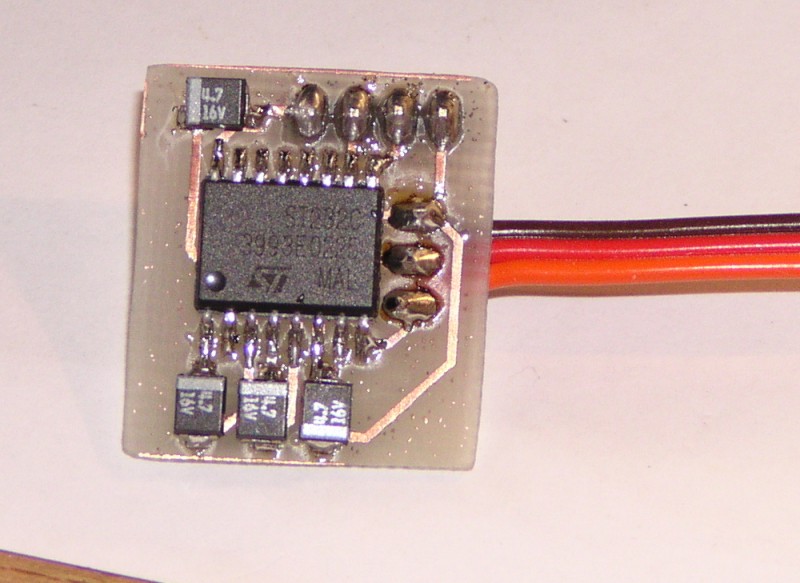

osazená deska plošného spoje s kabelem
Na desce je kromě součástek také pinhead (přímé propojovací špičky), 4 vedle sebe, ty budou sloužit k propojení s hlavní deskou nabíječky. Signály z desky jsou vyvedeny pomocí třížilového vodiče, nejlépe servokabelu.
Propojovací špičky a kabel na desce komunikace RS232

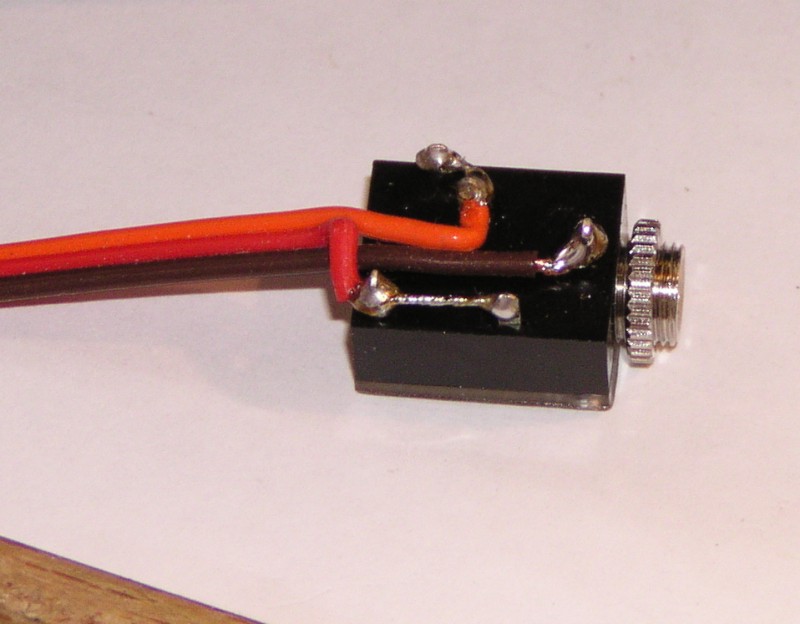

Druhý konec kabelu je zakončen samičkou pro Jack3,5mm Stereo. Tímto konektorem bude na skřínce signál vyveden.

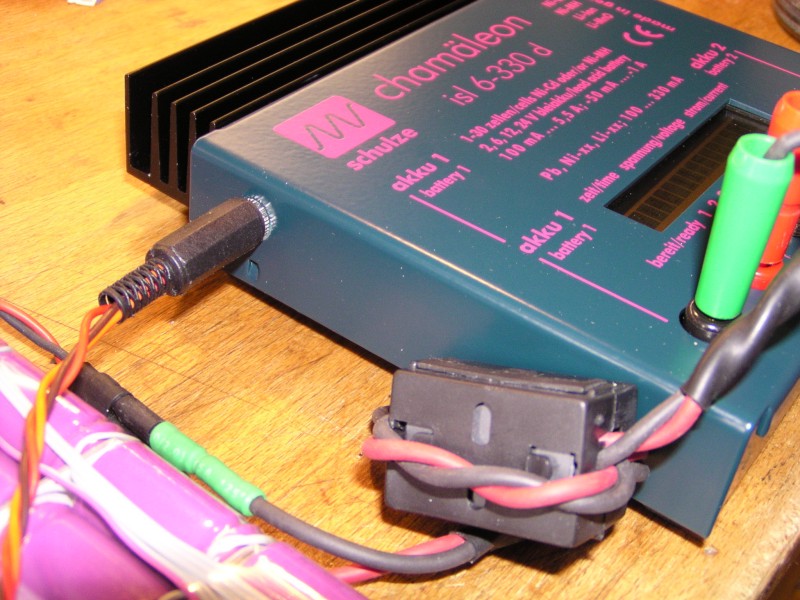

Druhý konec kabelu v nabíječce.
Ve skřínkách nabíječek ISL jsou již většinou otvory pro uchycení tohoto konektoru.

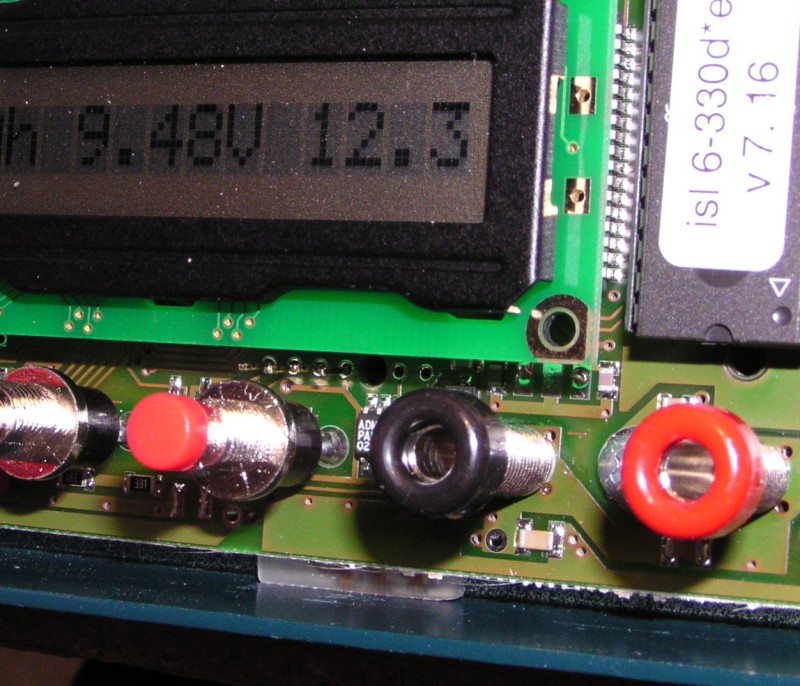

Samotná desky v nabíječce je upevněna v otvorech pod displejem.
V tomto případě je na obrázku vidět poněkud stísněná instalace v modelu ISL6-330.
Zbývá vyrobit samotný propojovací kabel. Na jednom konci je stereo Jack 3,5mm, na druhém konci je konektor Canon 9F.

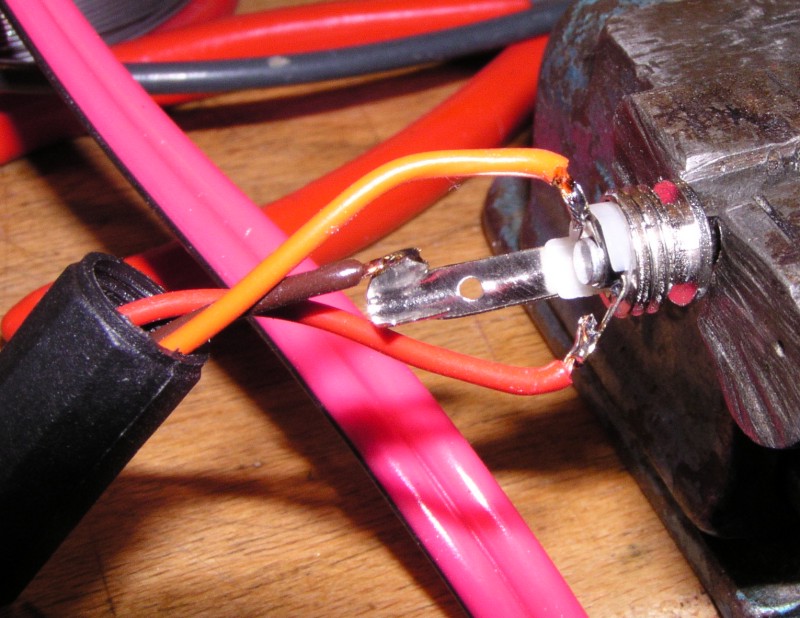

zapojení kabelu na zakončení u nabíječky.

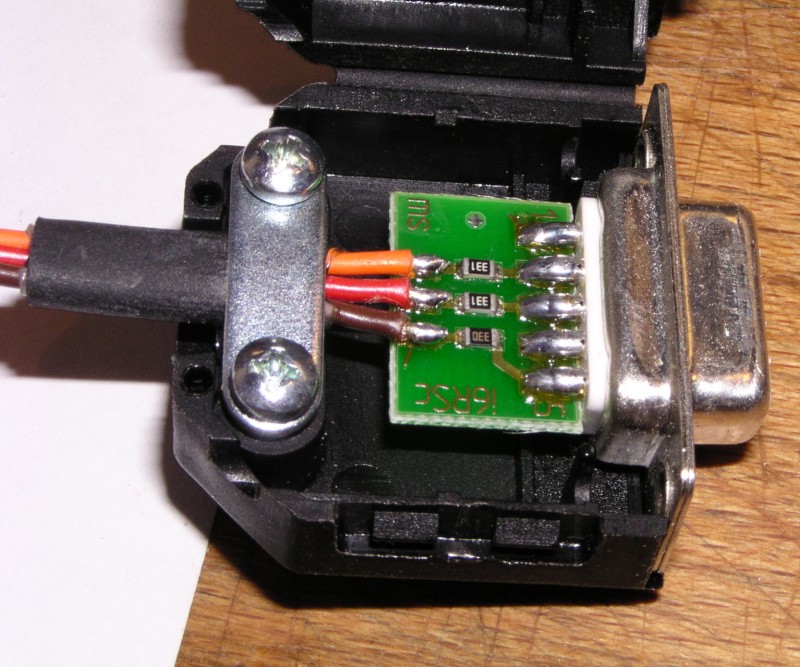

původní zakončení kabelu Shultze

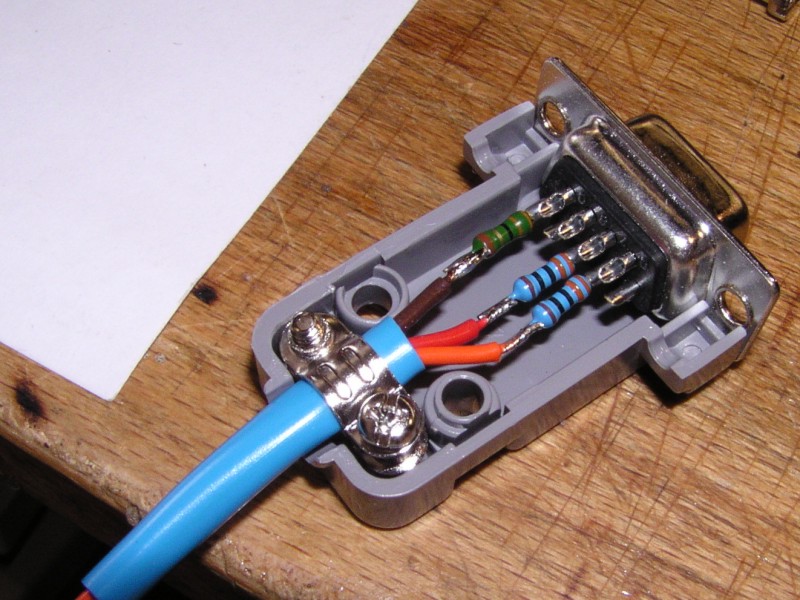

tuzemské provedení , 2-oranžový - odpor 330R, 3-červený - odpor
330R, 5-hnědý - 33R
Tímto je kabel hotov. Po instalaci SW do počítače můžeme připojit nabíječku ke zdroji a pokochat se nabíjecím grafem na obrazovce.

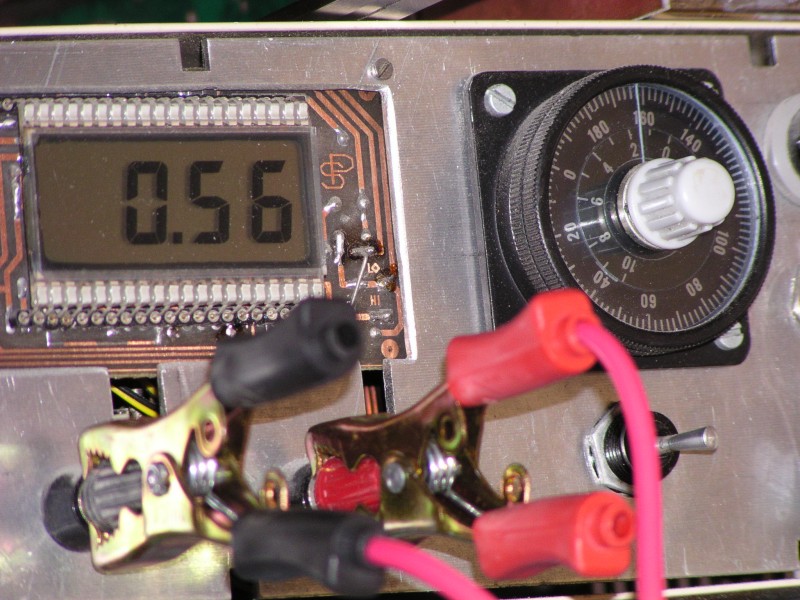

Připojená nabíječka ke zdroji, na displeji hodnota proudu

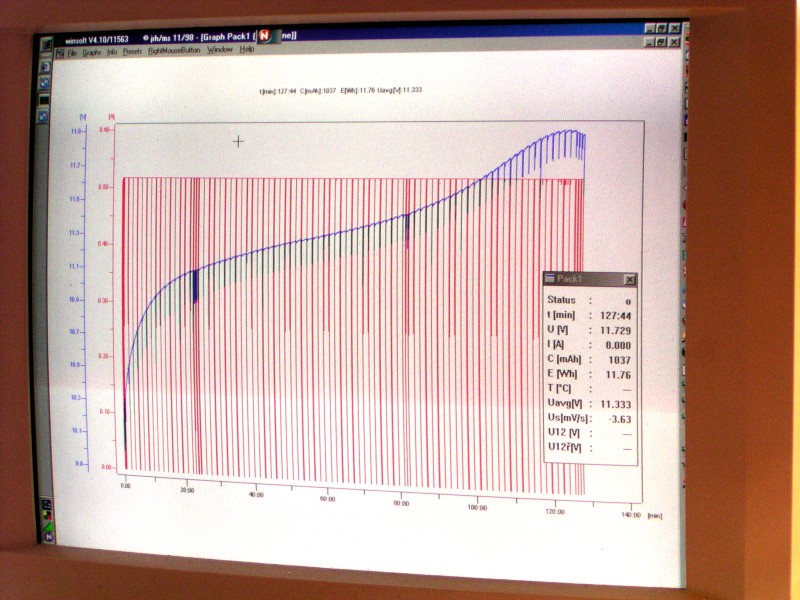

Nabíječka v akci, Fialové GP1000NiMH
nabíjení konstantním proudem 0,5A - červeně, průběh napětí - modře.
